科可微電子科技有限公司H2S型力矩限制器（吊車電腦）角度調試功能說明

在吊車圖形主界面，如圖1所示。

圖1 主界面

按顯示器右側功能設置按鍵，進入密碼輸入界面，如圖2所。

圖2 密碼輸入

在密碼輸入界面輸入調試密碼666888。按確認鍵，進入功能設置菜單。如圖3所示。

圖3 功能設置菜單

在圖3界面上，按“6”數據鍵，或者點擊屏幕上“6.角度調試”屏幕按鍵.進入長度調試界面。如圖4所示。

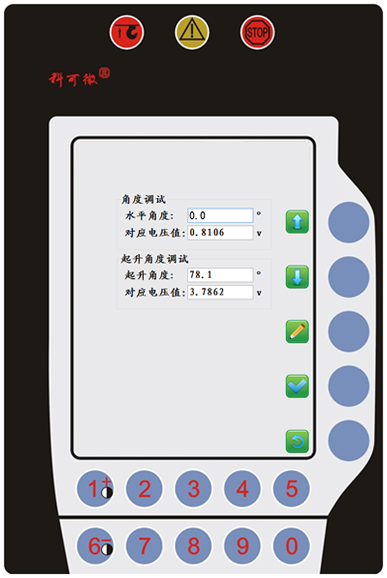

圖4 角度調試

進入角度調試界面，參數字體顏色為灰色，為不可修改狀態。藍色選擇框為輸入?yún)?shù)焦點選擇顯示框。如要修改對應的參數，需要按鍵，參數字體顏色變?yōu)榧t色，進入可編輯狀態。

角度調試基本步驟：

1.進入角度調試界面后，輸入焦點框在“水平角度”位置上，按下鍵，“水平角度”進入可編輯狀態。該值為0，把大臂趴到水平狀態。

2.用鍵，將輸入焦點框移到角度調試的“對應電壓值”上，按下鍵，使其進入可編輯狀態。這時“對應電壓值”中的內容會跟隨系統采集到的角度信號的變化而變化。將吊臂放平， 待信號穩定后，按下鍵，將輸入焦點框移開。“對應電壓值”中的內容為鎖存的水平角度的電壓信號值。

3.起升角度調試。按下鍵，使“起升角度”進入可編輯狀態，輸入大臂起到最大角度的值。根據大多數車型，該值為80°。用鍵將“起升角度”值鎖存，同時進入起升角度調試“對應電壓值”欄中，按下鍵，使起升角度調試“對應電壓值”進入可編輯狀態，然后把大臂角度起到最大。之后用鍵，鎖存起升角度調試“對應電壓值”。

4.按鍵，保存調試數據。

5.注意角度調試時，要確保車輛處于安全狀態。
